Hydraulische Tensioner, mechanische Spannmuttern und die passende Versorgung: WSD unterstützt Sie bei der kontrollierten Vorspannung industrieller Schraubverbindungen.
Vom einzelnen Werkzeug bis zum abgestimmten System für Flanschmontage, Windenergie und Instandhaltung.
01 · Versorgung
Die Pumpe wird auf den Tensioner, die erforderliche Spannkraft und die Anzahl der gleichzeitig eingesetzten Werkzeuge abgestimmt.
BlackIron bietet elektrische und pneumatische Aggregate. Für die Auswahl zählen neben dem Arbeitsdruck auch Ölbedarf, Fördermenge und die verfügbare Strom- oder Druckluftversorgung am Einsatzort.
WSD stellt Pumpe, Schlauchpaket und Anschlüsse passend zur Anwendung zusammen.
| Modell | Antrieb | Arbeitsdruck | Ölstrom LP / HP |
|---|---|---|---|

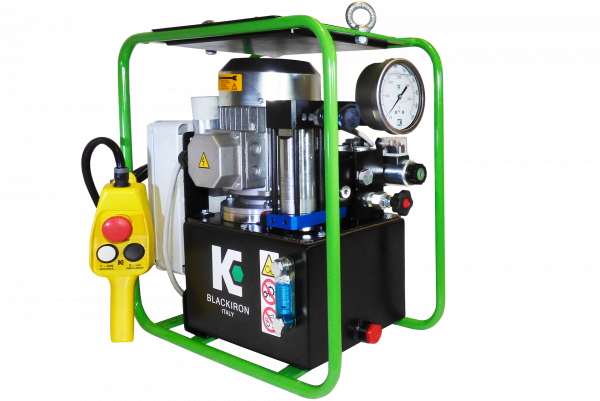

| BI-HE230V-1500 | 230 V · elektrisch | 1.500 bar | 3 / 0,7 l/min |
| BI-HE380V-1500 | 380 V · elektrisch | 1.500 bar | 3 / 0,7 l/min |
| BI-HE230V-2275 | 230 V · elektrisch | 2.275 bar | 3 / 0,3 l/min |
| BI-HE380V-2275 | 380 V · elektrisch | 2.275 bar | 3 / 0,3 l/min |

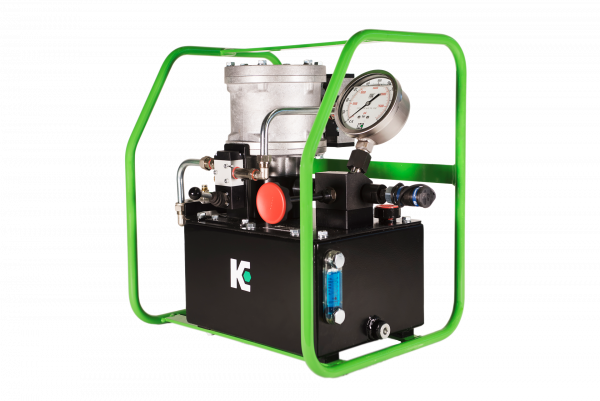

| BI-HPP1-1500 | Druckluft | 1.500 bar | 1 / 0,2 l/min |
02 · Hydraulisches Vorspannen
Ein Tensioner dehnt den Schraubenbolzen axial. Die Mutter wird an die Auflage nachgeführt; nach der Druckentlastung verbleibt die Vorspannung in der Verbindung.
Die erforderliche Aufbringkraft berücksichtigt die Lastverluste beim Übertragen auf die Mutter. Gewinde, Bolzenüberstand, Auflagefläche und Bauraum entscheiden mit darüber, welches Werkzeug passt.

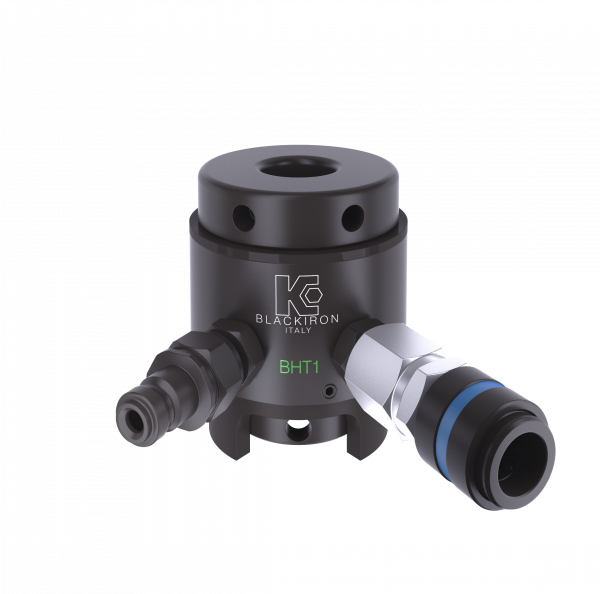

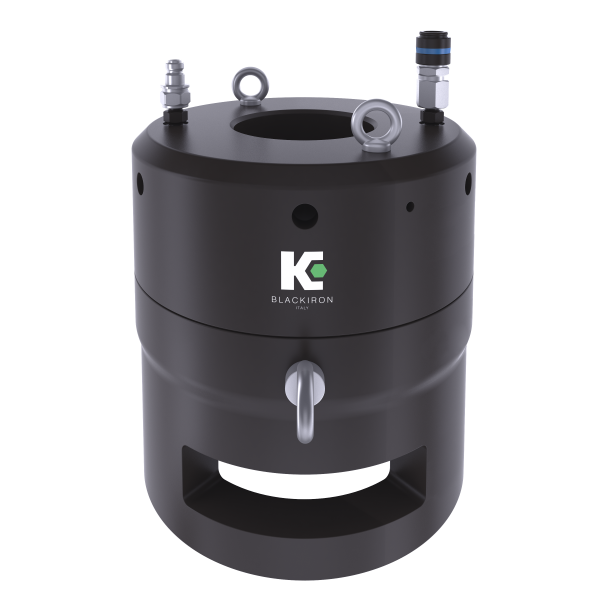

Standard-Tensioner mit Schwerkraftrückstellung für industrielle Schraubverbindungen und Flansche.
Die Rückzugsfeder unterstützt die Rückstellung des Kolbens nach der Druckentlastung.

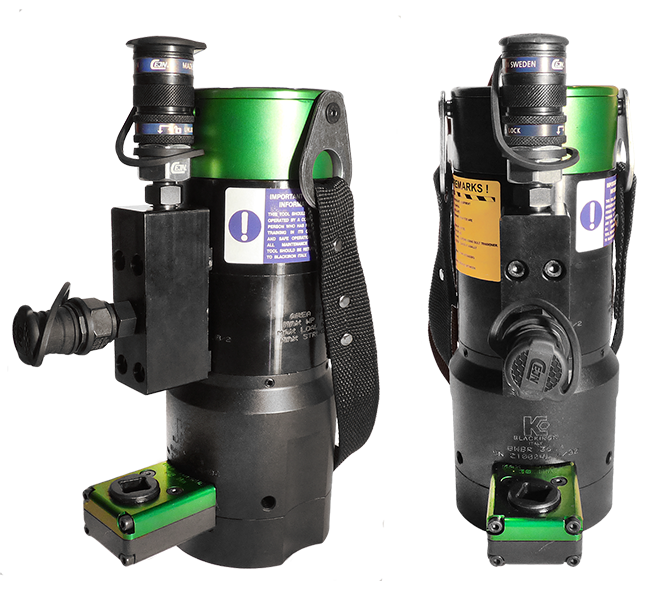

Mehrstufige Tensioner für Schraubstellen in Windenergieanlagen. Die Ausführung richtet sich nach Gewinde und Einbausituation.
Für abweichende Muttern, begrenzten Bauraum oder besondere Gewinde prüfen wir eine passende Ausführung mit BlackIron.
03 · Mechanisches Vorspannen
Mechanische BlackIron Spannmuttern erzeugen die Vorspannkraft über mehrere kleinere Druckschrauben im Mutterkörper.
Die Druckschrauben stützen sich über eine geeignete Scheibe auf der Verbindung ab. So lässt sich eine hohe axiale Vorspannung mit vergleichsweise kleinen Anzugsmomenten an den einzelnen Druckschrauben aufbringen – ohne hydraulische Versorgung.
Die Spannmutter bleibt Bestandteil der Verbindung. WSD stimmt Gewinde, Belastung, Temperatur und Auflage mit Ihnen ab.
Für allgemeine mechanische Anwendungen.
Ausführung für Anwendungen mit höheren Lastanforderungen.
Ausführung für erhöhte Betriebstemperaturen, unter anderem an Druckbehältern.
Ausführung für Hochtemperaturanwendungen. Die zulässige Belastung wird für den konkreten Einsatz geprüft.
04 · Verbinden & Überwachen
WSD liefert passende Hochdruckschläuche, Adapter, Manometer und Kupplungen – unter anderem von CEJN.

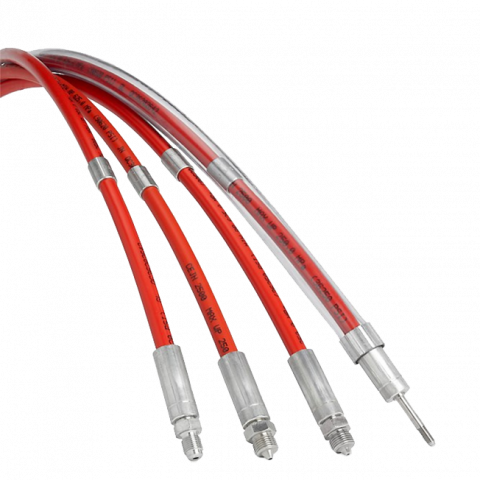

Länge, Anschlussausführung, Biegeradius und zulässiger Arbeitsdruck passend zur Anwendung.
Abgestimmte Stecksysteme, Gewinde und Dichtflächen für die Verbindung der Komponenten.
Passender Messbereich und Anschluss zur Druckanzeige am Hydrauliksystem.
Zusammenstellung für einzelne oder mehrere Tensioner und die vorhandene Pumpe.
Entscheidend ist die gesamte Kombination. Die zulässigen Drücke von Pumpe, Werkzeug, Schlauch und Kupplung müssen zusammenpassen. Eine höher ausgelegte Kupplung erhöht nicht den zulässigen Arbeitsdruck der übrigen Komponenten.
Systemauswahl · Unterlagen
Senden Sie uns Gewinde und Steigung, die geforderte Vorspannkraft sowie Fotos oder eine Zeichnung. Bei Tensionern helfen zusätzlich Bolzenüberstand, Mutternabmessungen und die freie Auflagefläche.
Bei Spannmuttern berücksichtigen wir außerdem Betriebstemperatur und Lastanforderungen.
Für zeitlich begrenzte Einsätze prüfen wir eine Mietlösung nach Verfügbarkeit. Bei bestehenden Systemen unterstützt WSD mit Wartung, Reparatur und der Auswahl passender Ersatzteile.
Produktübersicht und technische Daten zu Vorspanntechnik und Zubehör.
BlackIron Katalog öffnen · PDF →
Hinweise zu Anwendung, Betrieb und Wartung.
Tensioner-Anleitung öffnen · PDF →
Hinweise zu Montage, Anziehen, Lösen und Instandhaltung.
Spannmuttern-Anleitung öffnen · PDF →
FAQ · Vorspanntechnik
Die Vorspannkraft ist die axiale Kraft im Schraubenbolzen. Beim Drehmomentverfahren wird sie durch Drehen der Mutter oder Schraube erzeugt; dabei beeinflusst Reibung das Ergebnis. Hydraulische Tensioner bringen zunächst eine axiale Zugkraft auf den Bolzen auf.
Wichtig sind Gewinde, Steigung, geforderte Vorspannkraft, Bolzenüberstand und die Platzverhältnisse um die Mutter. Eine Zeichnung oder ein Foto mit Maßen erleichtert die Auswahl.
Beim Übertragen der Belastung auf die Mutter entstehen Lastverluste. Deshalb sind aufgebrachte Zugkraft und verbleibende Vorspannkraft zu unterscheiden. Die Auslegung muss den konkreten Schraubfall berücksichtigen.
Ja, mit einem dafür abgestimmten Hydrauliksystem. Anzahl, Werkzeugausführung, Ölbedarf und Verbindung der Tensioner werden gemeinsam betrachtet. Gleicher Druck bedeutet bei unterschiedlichen wirksamen Kolbenflächen nicht automatisch gleiche Kraft.
Nein. Ihre Druckschrauben werden mit geeigneten Werkzeugen gemäß Herstelleranleitung angezogen. Anzugsmomente, Schmierung und Reihenfolge richten sich nach der gewählten Ausführung.
Das lässt sich anhand der konkreten Gerätedaten prüfen. Druckbereich, Ölversorgung, Anschlüsse und die Anforderungen des Tensioners müssen zusammenpassen. Senden Sie uns Typenschild und Anschlussdaten.
Die Marke allein bestätigt keine Kompatibilität. Serie, Druckfreigabe, Anschluss und Gegenstück müssen zusammenpassen. WSD hilft bei der Auswahl der geeigneten Verbindung.
WSD stellt Werkzeuge, Pumpen und Zubehör passend zur Anwendung zusammen. Für temporäre Arbeiten prüfen wir Mietsysteme nach Verfügbarkeit und unterstützen bei Service und Ersatzteilen.
Schicken Sie uns Ihre Anforderungen und ein Bild der Schraubstelle. Wir unterstützen Sie bei der Auswahl von BlackIron Werkzeugen und passendem Hochdruckzubehör.
