WSD · Offizieller TorcUP Distributor in Deutschland
TorcUP TU, SQ, TX und TXU für kontrollierte Industrieverschraubungen von 61 bis 78.625 Nm – je nach Modell. Mit Vierkantabtrieb und Kraftstecknuss oder als flacher Kassettenschrauber.
WSD stellt Schrauber, Hydraulikaggregat, Schläuche und Zubehör passend zu Ihrem Einsatz zusammen. Mit Beratung, Miete, Kalibrierung und Service aus eigener Werkstatt.
172–78.625 Nm
Modelle vergleichen ↓
173–15.062 Nm
Modelle vergleichen ↓
61–64.239 Nm
Modelle vergleichen ↓
274–52.220 Nm
Modelle vergleichen ↓Für wechselbare Kraftstecknüsse. Vierkantgröße, Schlüsselweite und die Bauhöhe mit aufgesetzter Stecknuss bestimmen die passende Kombination.
Für begrenzten Bauraum. Die zur Schlüsselweite passende Kassette greift direkt um die Mutter; Antriebseinheit und Kassette müssen zusammenpassen.
Modellvergleich · Vierkant
Acht Baugrößen für Kraftstecknüsse von ¾″ bis 2½″ Vierkant. Die TU-Serie deckt im gelieferten Katalog 172 bis 78.625 Nm ab und bietet einen breiten Bereich für Montage und Instandhaltung.
| Modell | Vierkant | Drehmoment | Werkzeuggewicht |
|---|---|---|---|
| TU-2 ↗ | ¾″ | 172–1.722 Nm | 2,5 kg |
| TU-3 ↗ | 1″ | 447–4.514 Nm | 4,9 kg |
| TU-5 ↗ | 1½″ | 745–7.457 Nm | 8,2 kg |
| TU-7 ↗ | 1½″ | 1.003–10.031 Nm | 8,6 kg |
| TU-11 ↗ | 1½″ | 1.491–14.925 Nm | 13,1 kg |
| TU-20 ↗ | 2½″ | 2.630–27.964 Nm | 27,6 kg |
| TU-27 ↗ | 2½″ | 3.687–36.872 Nm | 31,7 kg |
| TU-60 ↗ | 2½″ | 7.862–78.625 Nm | 59,8 kg |
Herstellerangabe zur Ausgangsgenauigkeit: ±3 %. Die Werte dienen der Vorauswahl. Für Ihr konkretes Werkzeug gilt die mitgelieferte Kalibriertabelle.
Ausgewählte Maße aus der Katalogzeichnung. L1/B1/H1 bezeichnen die jeweiligen Zeichnungsmaße; sie bilden kein pauschales Gesamtmaß einschließlich Zubehör. Prüfen Sie die Einbausituation anhand der vollständigen Zeichnung.
| Modell | Länge L1 | Breite B1 | Höhe | Radius |
|---|---|---|---|---|
| TU-2 | 122,4 mm | 50,8 mm | 106,7 mm | 24,9 mm |
| TU-3 | 162,5 mm | 66,8 mm | 135,3 mm | 33,2 mm |
| TU-5 | 200,9 mm | 79,2 mm | 162,6 mm | 39,8 mm |
| TU-7 | 224,5 mm | 91,7 mm | 182,1 mm | 44,9 mm |
| TU-11 | 248,6 mm | 100,3 mm | 198,1 mm | 51,5 mm |
| TU-20 | 239,7 mm | 123,6 mm | 234,3 mm | 58,7 mm |
| TU-27 | 312,9 mm | 133,6 mm | 258,8 mm | 62,5 mm |
| TU-60 | 390,7 mm | 167,1 mm | 292,1 mm | 78,7 mm |
Modellvergleich · Vierkant

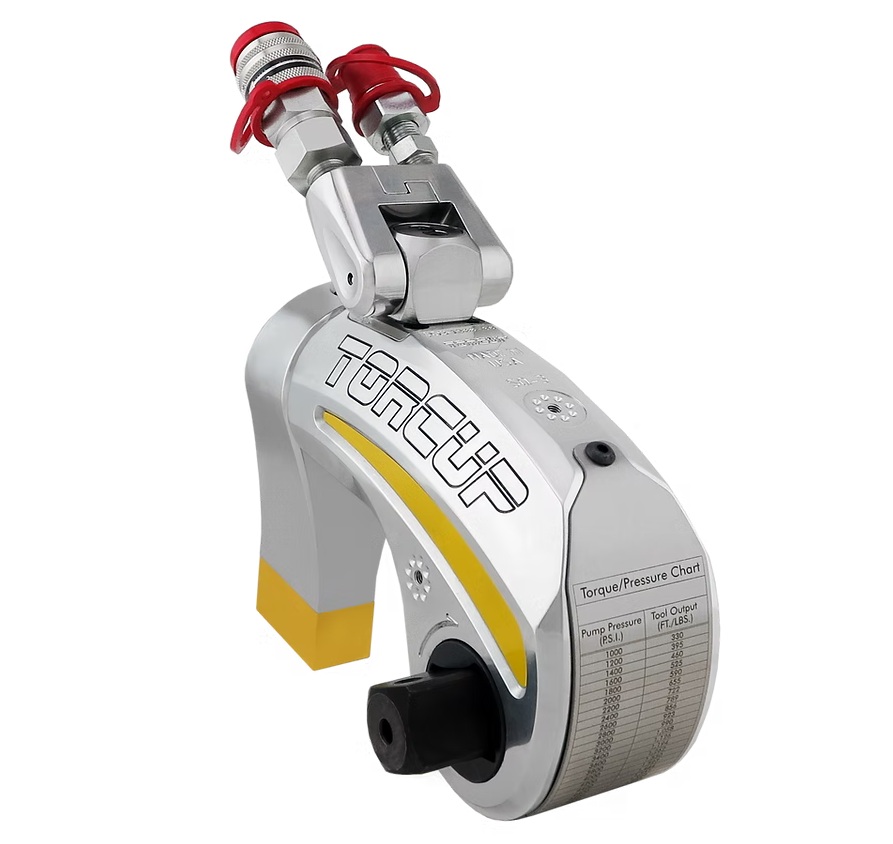

Vier Baugrößen von 173 bis 15.062 Nm. Die SQ-Serie verbindet einen Vierkantabtrieb für wechselbare Kraftstecknüsse mit einem Uni-Swivel-Schlauchanschluss, der sich um 180° × 360° ausrichten lässt.
| Modell | Vierkant | Drehmoment | Werkzeuggewicht |
|---|---|---|---|
| SQ-1 ↗ | ¾″ | 173–2.023 Nm | 2,5 kg |
| SQ-3 ↗ | 1″ | 412–4.805 Nm | 5,0 kg |
| SQ-5 ↗ | 1½″ | 671–7.825 Nm | 8,4 kg |
| SQ-10 ↗ | 1½″ | 1.291–15.062 Nm | 14,5 kg |
Herstellerangabe zur Ausgangsgenauigkeit: ±3 %. Die Werte dienen der Vorauswahl. Für Ihr konkretes Werkzeug gilt die mitgelieferte Kalibriertabelle.
Ausgewählte Maße aus der Katalogzeichnung. L1/B1/H1 bezeichnen die jeweiligen Zeichnungsmaße; sie bilden kein pauschales Gesamtmaß einschließlich Zubehör. Prüfen Sie die Einbausituation anhand der vollständigen Zeichnung.
| Modell | Länge L1 | Breite B1 | Höhe | Radius |
|---|---|---|---|---|
| SQ-1 | 124,7 mm | 50,8 mm | 95,5 mm | 25,1 mm |
| SQ-3 | 164,5 mm | 66,8 mm | 124,7 mm | 33,2 mm |
| SQ-5 | 201,9 mm | 79,5 mm | 153,6 mm | 39,8 mm |
| SQ-10 | 250,1 mm | 100,3 mm | 186,4 mm | 54,1 mm |
Modellvergleich · Kassette

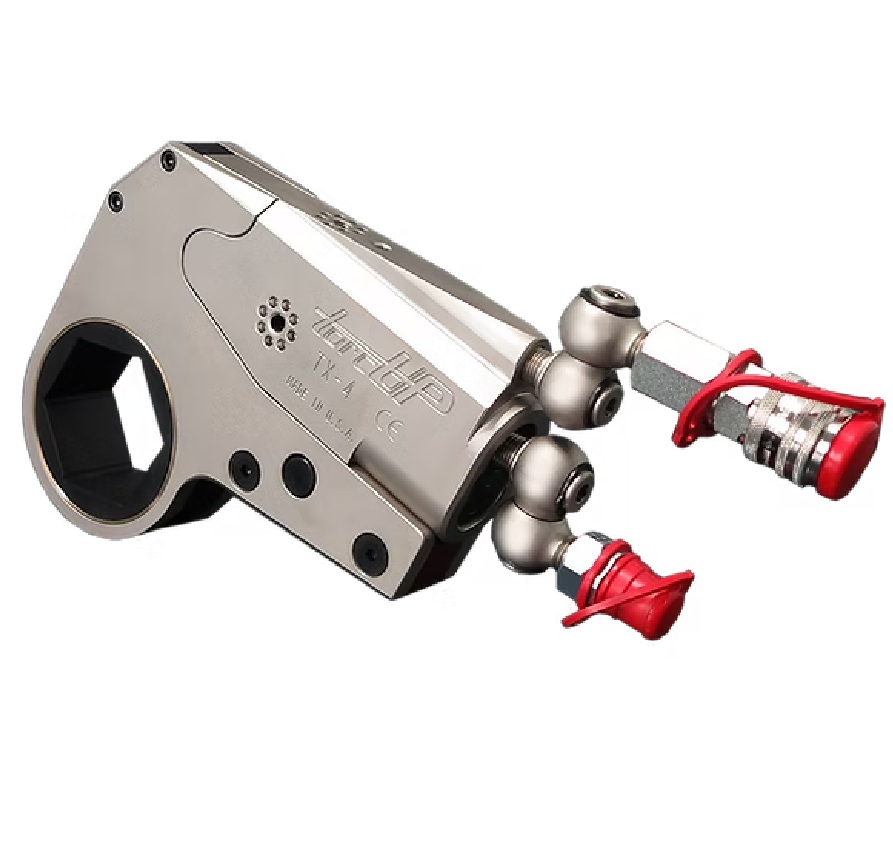

Sieben Baugrößen von 61 bis 64.239 Nm für Schraubstellen mit begrenzter Bauhöhe. Die Antriebseinheit wird mit einer zur Schlüsselweite passenden Kassette kombiniert.
| Modell | Schlüsselweite | Drehmoment | Zylindergewicht | Kassettengewicht |
|---|---|---|---|---|
| TX-1 ↗ | 13–50 mm | 61–759 Nm | 0,5 kg | 0,45 kg |
| TX-2 ↗ | 19–65 mm | 260–2.614 Nm | 1,6 kg | 1,0–1,5 kg |
| TX-4 ↗ | 27–80 mm | 535–5.355 Nm | 2,7 kg | 2,4–3,4 kg |
| TX-8 ↗ | 49–120 mm | 1.125–11.699 Nm | 5,0 kg | 5,5–6,5 kg |
| TX-16 ↗ | 55–135 mm | 2.115–22.503 Nm | 7,3 kg | 9,5–13,0 kg |
| TX-32 ↗ | 80–200 mm | 4.365–48.327 Nm | 11,5 kg | 13,0–17,9 kg |
| TX-45 ↗ | 80–200 mm | 6.575–64.239 Nm | 13,0 kg | 13,0–17,9 kg |
Herstellerangabe zur Ausgangsgenauigkeit: ±3 %. Die Werte dienen der Vorauswahl. Für Ihr konkretes Werkzeug gilt die mitgelieferte Kalibriertabelle. Schlüsselweiten sind Katalogbereiche verfügbarer Kassetten, keine stufenlose Verstellung. Die konkrete Schlüsselweite prüfen wir bei der Anfrage.
Ausgewählte Maße aus der Katalogzeichnung. L1/B1/H1 bezeichnen die jeweiligen Zeichnungsmaße; sie bilden kein pauschales Gesamtmaß einschließlich Zubehör. Prüfen Sie die Einbausituation anhand der vollständigen Zeichnung.
| Modell | Länge | Breite | Höhe | Radius |
|---|---|---|---|---|
| TX-1 | 111,0 mm | 19,8 mm | 82,6 mm | 6,2–11,4 mm |
| TX-2 | 163,8 mm | 31,8 mm | 101,6 mm | 9,6–15,0 mm |
| TX-4 | 199,9 mm | 41,4 mm | 142,2 mm | 10,5–18,7 mm |
| TX-8 | 258,6 mm | 52,1 mm | 177,8 mm | 14,2–21,0 mm |
| TX-16 | 328,4 mm | 63,5 mm | 192,5 mm | 17,1–25,9 mm |
| TX-32 | 401,3 mm | 82,3 mm | 241,3 mm | 24,3–44,2 mm |
| TX-45 | 425,5 mm | 124,0 mm | 261,1 mm | 24,3–44,2 mm |
Modellvergleich · Kassette

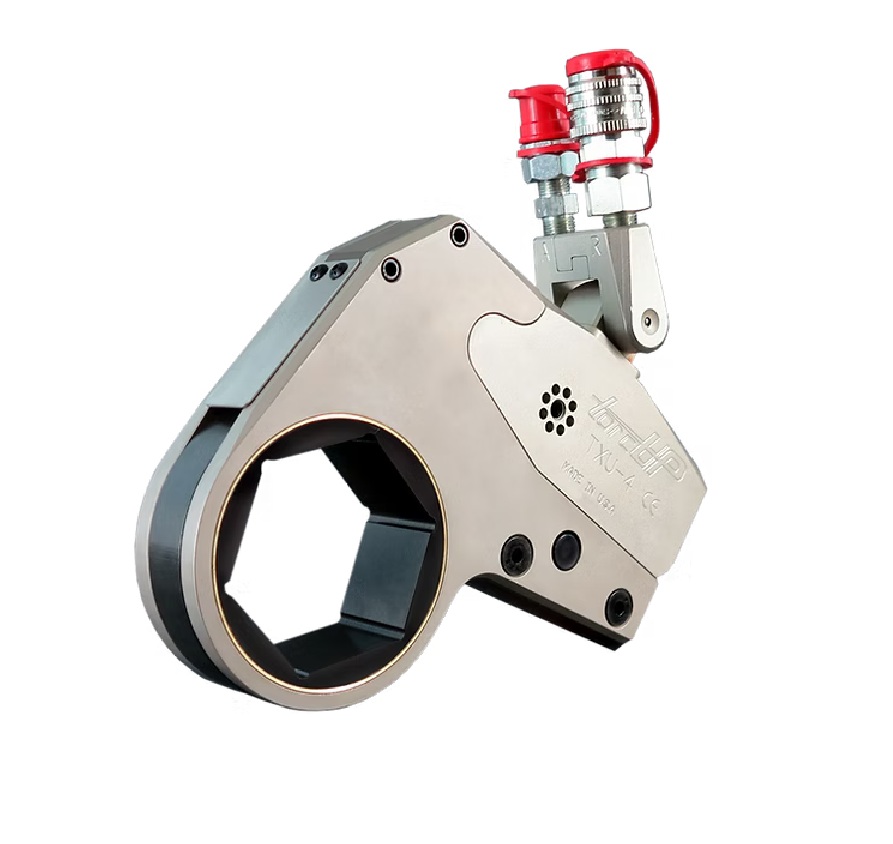

Fünf Baugrößen von 274 bis 52.220 Nm. Die flache Kassettenbauform und der um 180° × 360° ausrichtbare Uni-Swivel-Anschluss helfen bei der Anpassung an begrenzte Platzverhältnisse.
| Modell | Schlüsselweite | Drehmoment | Zylindergewicht | Kassettengewicht |
|---|---|---|---|---|
| TXU-2 ↗ | 19–65 mm | 274–3.199 Nm | 1,8 kg | 1,0–1,5 kg |
| TXU-4 ↗ | 27–80 mm | 564–6.584 Nm | 3,1 kg | 2,4–3,4 kg |
| TXU-8 ↗ | 49–120 mm | 1.033–12.055 Nm | 5,7 kg | 5,5–6,5 kg |
| TXU-16 ↗ | 55–135 mm | 1.917–22.361 Nm | 7,3 kg | 9,5–13,0 kg |
| TXU-32 ↗ | 80–205 mm | 4.476–52.220 Nm | 12,3 kg | 13,0–17,9 kg |
Die Werte dienen der Vorauswahl. Für Ihr konkretes Werkzeug gilt die mitgelieferte Kalibriertabelle. Schlüsselweiten sind Katalogbereiche verfügbarer Kassetten, keine stufenlose Verstellung. Die konkrete Schlüsselweite prüfen wir bei der Anfrage.
Ausgewählte Maße aus der Katalogzeichnung. L1/B1/H1 bezeichnen die jeweiligen Zeichnungsmaße; sie bilden kein pauschales Gesamtmaß einschließlich Zubehör. Prüfen Sie die Einbausituation anhand der vollständigen Zeichnung.
| Modell | Länge L1 | Breite B1 | Höhe H1 | Radius |
|---|---|---|---|---|
| TXU-2 | 163,8 mm | 31,8 mm | 86,3 mm | 9,6–15,0 mm |
| TXU-4 | 199,9 mm | 41,4 mm | 125,2 mm | 10,5–18,7 mm |
| TXU-8 | 258,6 mm | 52,1 mm | 157 mm | 14,2–21,0 mm |
| TXU-16 | 328,4 mm | 63,5 mm | 192,5 mm | 17,1–25,9 mm |
| TXU-32 | 401,3 mm | 82,3 mm | 241,3 mm | Auf Anfrage |
Beim TXU-32 fehlt im gelieferten Katalog der obere Radiuswert. Diesen klären wir für die benötigte Kassette.
Werkzeugauswahl · Systemberatung
Vergleichen Sie alle 24 Modelle oder grenzen Sie die Suche auf Vierkant- oder Kassettenschrauber ein. Schlüsselweite, Bauraum und Reaktionspunkt stimmen wir anschließend mit Ihnen ab.
Geben Sie Ihr Zieldrehmoment ein.
Schrauber · Versorgung · Zubehör

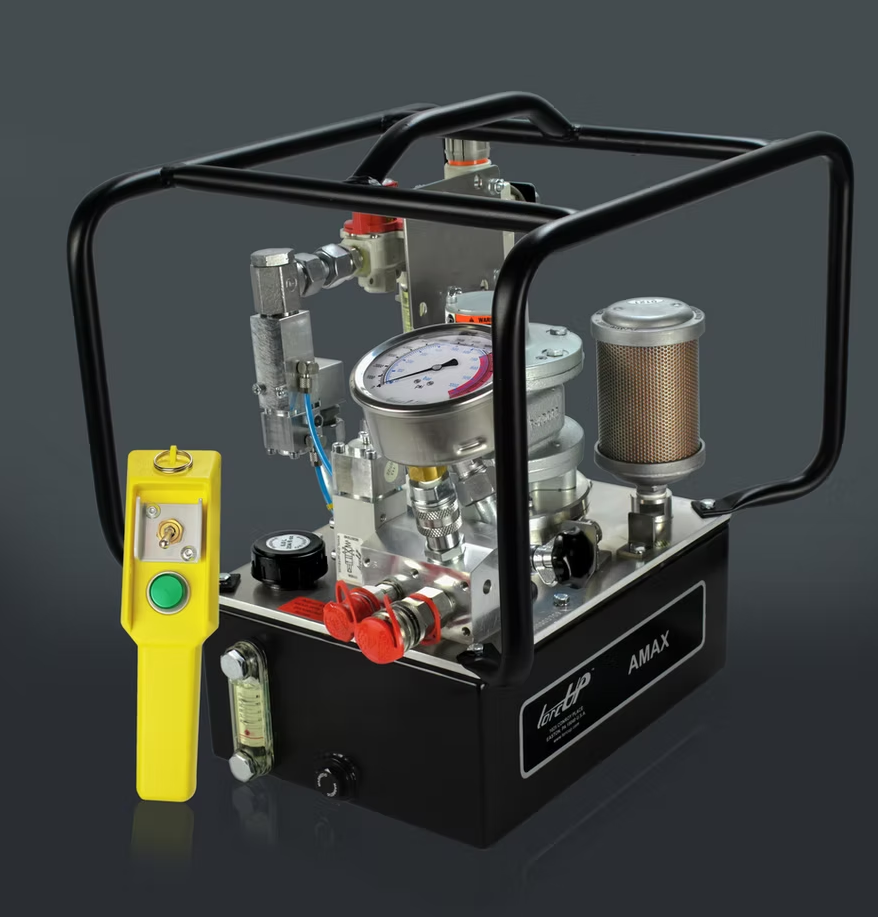

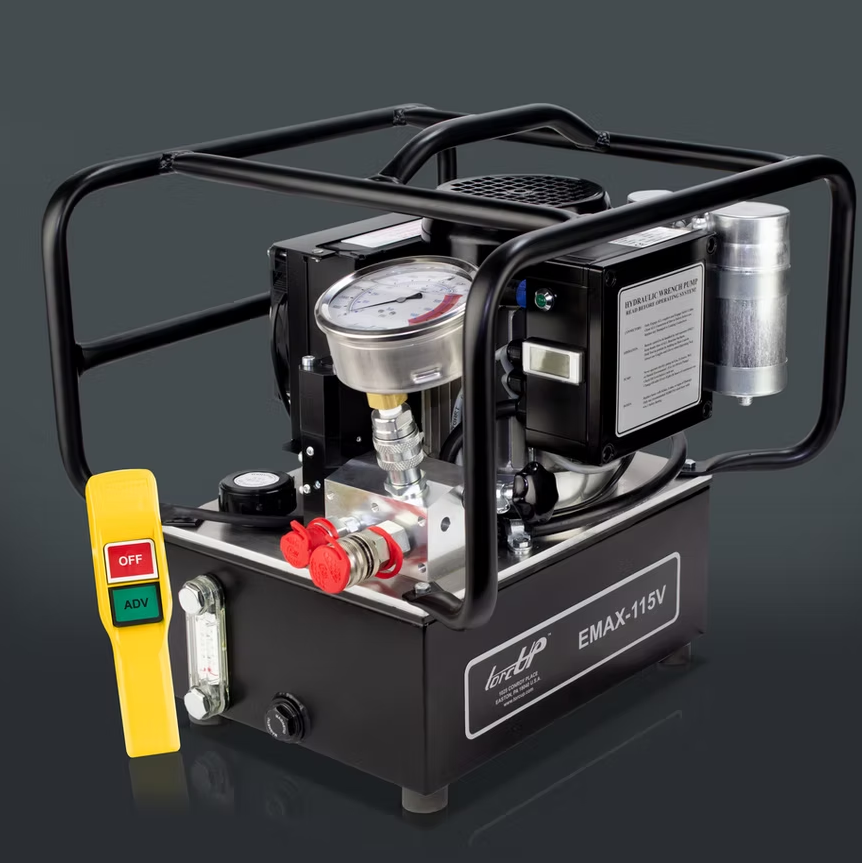

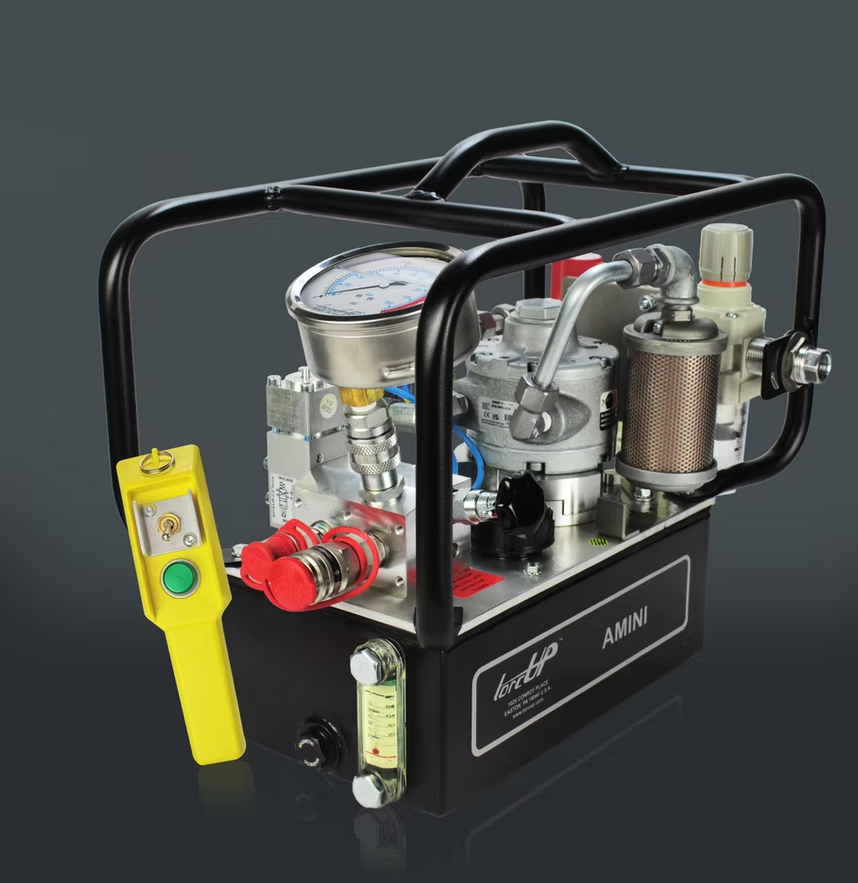

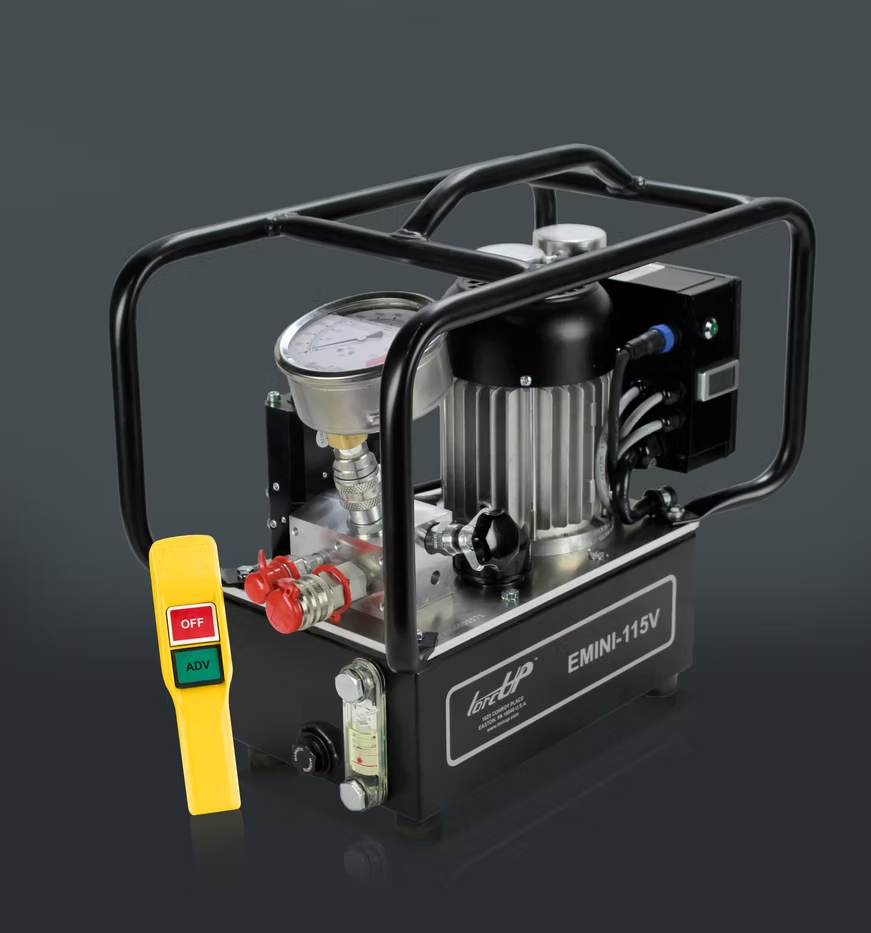

Schrauber, Aggregat, Schläuche und Kupplungen müssen technisch zusammenpassen. WSD stellt die geeignete Versorgung für Ihren Einsatz zusammen. Der Einstelldruck richtet sich nach der Kalibriertabelle des Werkzeugs.
TU und SQ arbeiten mit passenden Kraftstecknüssen. Bei TX und TXU wählen wir die Kassette nach Modell und Schlüsselweite. Adapter und Reduziereinsätze werden auf die konkrete Anwendung abgestimmt.
Stecknüsse & Zubehör →Die Abstützung muss zur Schraubstelle und zum Gegenmoment passen. Fotos, Baumaße und Angaben zu möglichen Reaktionspunkten helfen bei der Auswahl von Standard- oder Sonderlösungen.
Für Revisionen, Stillstände und temporäre Montagen bietet WSD komplette Mietsysteme nach Verfügbarkeit. Nennen Sie uns Einsatzort, Zeitraum und die benötigten Werkzeugbereiche.
Hydraulikschrauber mieten →WSD kalibriert Drehmomentwerkzeuge bis 80.000 Nm in eigener Werkstatt und übernimmt TorcUP Wartung, Reparatur und Ersatzteilversorgung.
Zum WSD Service →WSD arbeitet direkt mit TorcUP Inc. USA zusammen. Auch andere europäische Distributoren lassen Garantiearbeiten bei WSD in Abstimmung mit dem Hersteller abwickeln.
Technische Beratung anfragen →FAQ · Hydraulische Schraubtechnik
TU und SQ besitzen einen Vierkantabtrieb für wechselbare Kraftstecknüsse. TX und TXU verwenden eine zur Schlüsselweite passende Kassette. Die flache Kassettenbauform ist besonders bei begrenztem Platz oberhalb und um die Mutter interessant.
Nach den hier verwendeten Katalogen reicht TU von 172 bis 78.625 Nm, SQ von 173 bis 15.062 Nm, TX von 61 bis 64.239 Nm und TXU von 274 bis 52.220 Nm. Maßgeblich ist der Bereich des einzelnen Modells und für den Einsatz die gerätespezifische Kalibriertabelle.
Beide sind hydraulische Vierkantschrauber. TU bietet im gelieferten Katalog acht Baugrößen und den höheren maximalen Drehmomentbereich. SQ umfasst vier Baugrößen mit Uni-Swivel-Anschluss. Für die Auswahl vergleichen wir Drehmoment, Gewicht, Abmessungen und Abstützung der konkreten Modelle.
Beide verwenden flache Kassetten. TX umfasst hier sieben Baugrößen, TXU fünf. Die Serien unterscheiden sich unter anderem bei Drehmomentbereichen, Abmessungen und der Anschlussausführung. TXU nutzt einen 180° × 360° Uni-Swivel. Die passende Ausführung ergibt sich aus der Einbausituation.
Die Tabellen zeigen die Katalogbereiche der Kassetten. Die Kassette selbst hat eine bestimmte Schlüsselweite und ist nicht stufenlos verstellbar. Die konkrete metrische oder zöllige Schlüsselweite, ein passender Link und mögliche Reduziereinsätze werden vor der Bestellung geprüft.
Antriebseinheit und Kassette sind getrennte Komponenten. Die Tabellen nennen deshalb das Zylindergewicht und den Gewichtsbereich der Kassetten. Das Gewicht der gewählten Kombination hängt von der konkreten Kassette und weiterem Zubehör ab.
Über den Hydraulikdruck des geeigneten Aggregats. Die Druck-Drehmoment-Zuordnung wird der zum konkreten Werkzeug gehörenden Kalibriertabelle entnommen. Allgemeine Modellbereiche oder der Finder dienen nicht zur Berechnung eines Einstelldrucks.
WSD stimmt Aggregat, Schlauchpaket und Kupplungen auf das Werkzeug ab. Betriebsdruck, Anschlüsse und die erforderlichen Funktionen müssen zusammenpassen. Teilen Sie uns die Gerätedaten einer bereits vorhandenen Versorgung mit, damit wir die Kombination prüfen können.
Bei TU und SQ müssen Vierkant und Schlüsselweite der Kraftstecknuss passen. Für die Abstützung werden geeignete, belastbare Reaktionspunkte benötigt. Je nach Schraubstelle kommen Standardarme, verlängerte Ausführungen oder Sonderlösungen infrage. WSD unterstützt mit passendem Zubehör.
Ja. Das erforderliche Losbrechmoment kann durch Korrosion, Ablagerungen und Einsatzbedingungen höher als das ursprüngliche Anzugsdrehmoment sein. Die Werkzeugauswahl für einen Löseeinsatz stimmen wir daher anhand des konkreten Schraubfalls ab.
Ja, nach Verfügbarkeit. Ein System kann Schrauber, Aggregat, Schläuche, Kupplungen, Stecknüsse oder Kassetten sowie Reaktionszubehör umfassen. Wir prüfen auch große Drehmomentbereiche passend zu Ihrem Einsatzzeitraum.
Ja. WSD bietet Kalibrierung bis 80.000 Nm in eigener Werkstatt sowie Wartung, Reparatur und Original-TorcUP-Ersatzteile. Garantiearbeiten für europäische Distributoren werden mit TorcUP Inc. USA abgestimmt und bei WSD abgewickelt.
Bitte nennen Sie das vorgegebene Drehmoment, Schraubengröße, Schlüsselweite, Anzahl der Verschraubungen und den Einsatzzeitraum. Fotos mit erkennbaren Platzverhältnissen und Reaktionspunkten sowie Angaben zur vorhandenen Hydraulikversorgung helfen bei der Auswahl.
TorcUP Inc. ist der Hersteller in den USA mit Sitz in Easton, Pennsylvania. WSD ist offizieller Distributor in Deutschland und arbeitet bei Werkzeugen, Ersatzteilen und technischen Fragen direkt mit dem Hersteller zusammen.
