Offizieller Distributor in Deutschland
WSD Tools ist Ihr autorisierter Partner für Torcup Hochdruck-Hydraulikschrauber in Deutschland. Als offizieller Distributor bieten wir Ihnen nicht nur Premium-Produkte, sondern umfassende Beratung, Testeinsätze vor Ort, Kalibrierung und erstklassigen Service.
Seit über 40 Jahren steht Torcup für Präzision, Zuverlässigkeit und maximale Kraftübertragung in der Schraubtechnik. Die Hydraulikschrauber werden weltweit in den anspruchsvollsten Industrien eingesetzt – von Windenergieanlagen und Kraftwerken bis hin zu Offshore-Plattformen und Schwerindustrie.
 |  | |
Modell | AMINI | AMAX |
Tankvolumen | 1,4 gal / 5,3 Liter | 2,2 gal / 8,4 Liter |
Ventiltyp | Automatischer Rücklauf | Automatischer Rücklauf |
Luftmotor | 1,7 HP / 1,3 kW | 4 HP / 2,9 kW |
Min. Luftbedarf | 55 psi @ 35 CFM | 55 psi @ 35 CFM |
Gewicht | 38 lbs / 17 kg | 60 lbs / 27 kg |
Ölfördermenge | Stage 1 (1000 psi / 70 bar): 400 cu.in/min (6,6 l/min) Stage 2 (10.000 psi / 700 bar): 40 cu.in/min (0,6 l/min) | Stage 1 (1000 psi / 70 bar): 610 cu in/min – 10,0 l/min |
Abmessungen | Geräteabmessungen (AMINI) L × B × H: 17,0 in / 433 mm × 9,8 in / 249 mm × 14,7 in / 374 mm Tankabmessungen (Reservoir) L × B × H: 11,7 in / 297 mm × 7,0 in / 178 mm × 4,2 in / 106 mm | Geräteabmessungen (AMAX) L × B × H: 16,8 in / 427 mm × 14,1 in / 358 mm × 17,6 in / 447 mm Tankabmessungen (Reservoir) L × B × H: 12,6 in / 320 mm × 9,4 in / 239 mm × 5,1 in / 130 mm |
 |  | |
Modell | EMINI | EMAX |
Tankvolumen | 1,4 gal / 5,3 Liter | 2,2 gal / 8,4 Liter |
Ventiltyp | Automatischer Rücklauf | Automatischer Rücklauf |
Motorleistung | 0,8 HP / 0,6 kW | 2.2 HP / 1.6 kW |
Gewicht | 39 lbs / 17,7 kg | 62 lbs / 28 kg |
Ölfördermenge | Stufe 1 (1000 psi / 70 bar): 310 cu.in/min ≙ 5,11 l/min Stufe 2 (10.000 psi / 700 bar): 31 cu.in/min ≙ 0,51 l/min | Stufe 1 (1000 psi / 70 bar): 610 cu.in/min ≙ 10 l/min Stufe 2 (3.900 psi / 270 bar): 145 cu.in/min ≙ 2,4 l/min Stufe 3 (10.000 psi / 700 bar): 65 cu.in/min ≙ 1,1 l/min |
Abmessungen | Geräteabmessungen (EMINI 115V/230V) L × B × H: 17 in / 432 mm × 9,8 in / 249 mm × 14,7 in / 373 mm Tankabmessungen (Reservoir) – EMINI 115V/230V L × B × H: 11,7 in / 297 mm × 7,0 in / 178 mm × 4,6 in / 117 mm | Abmessungen (Gerät) L × B × H: 16.5 in / 419 mm × 15.0 in / 381 mm × 16.0 in / 406 mm Tankabmessungen (Reservoir) L × B × H: 12.6 in / 320 mm × 9.4 in / 239 mm × 5.1 in / 130 mm |
Modell | SQ | SQ-3 | SQ-5 | SQ-10 |
|---|---|---|---|---|
Vierkant | 3/4" | 1" | 1 1/2" | 1 1/2" |
Drehmoment min. (Nm) | 173 | 412 | 671 | 1291 |
Drehmoment max. (Nm) | 2023 | 4805 | 7825 | 15062 |
Genauigkeit | ±3 % | ±3 % | ±3 % | ±3 % |
Wiederholgenauigkeit | 100% | 100% | 100% | 100% |
Gewicht (kg) | 2,5 | 5,0 | 8,4 | 14,5 |
Höhe (mm) | 95,5 | 124,7 | 153,6 | 186,4 |
Radius (mm) | 25,1 | 33,2 | 39,8 | 54,1 |
Abmessungen | L x B x H: 124,7 mm × 50,8 mm × 69,8 mm | L x B x H: 164,5 mm × 66,8 mm × 93,5 mm | L x B x H: 201,9 mm × 79,5 mm × 117,8 mm | L x B x H: 326,3 mm × 100,3 mm × 138,9 mm |
Modell | TU-2 | TU-3 | TU-5 | TU-7 | TU-11 | TU-20 | TU-27 | TU-60 |
|---|---|---|---|---|---|---|---|---|
Vierkant | 3/4" | 1" | 1 1/2" | 1 1/2" | 1 1/2″ | 2 1/2″ | 2 1/2″ | 2 1/2″ |
Drehmoment min. (Nm) | 172 | 447 | 745 | 1003 | 1491 | 2630 | 3687 | 7862 |
Drehmoment max. (Nm) | 1722 | 3330 | 7457 | 10200 | 27964 | 36872 | 78625 | 78652 |
Genauigkeit | ±3 % | ±3 % | ±3 % | ±3 % | ±3 % | ±3 % | ±3 % | ±3 % |
Wiederholgenauigkeit | 100% | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
Gewicht (kg) | 2,5 | 5,0 | 8,4 | 14,5 | 14,5 | 27,7 | 32,0 | 59,0 |
Höhe (mm) | 106,7 | 135,3 | 162,6 | 182,1 | 198,1 | 234,3 | 258,8 | 292,1 |
Radius (mm) | 25,1 | 33,2 | 39,8 | 44,9 | 51,5 | 58,7 | 62,5 | 78,7 |
Abmessungen | L × B × H: 122,4 mm × 50,8 mm × 106,7 mm | L × B × H: 162,5 mm × 66,8 mm × 135,3 mm | L × B × H: 200,9 mm × 79,2 mm × 162,6 mm | L × B × H: 224,5 mm × 91,7 mm × 182,1 mm | L × B × H: 248,6 mm × 100,3 mm × 198,1 mm | L × B × H: 239,7 mm × 123,6 mm × 234,3 mm | L × B × H: 312,9 mm × 133,6 mm × 258,8 mm | L × B × H: 390,7 mm × 167,1 mm × 292,1 mm |
Modell | TX-1 | TX-2 | TX-4 | TX-8 | TX-16 | TX-32 | TX-45 |
|---|---|---|---|---|---|---|---|
Vierkant | 1/2"–2" (13–50 mm) | 3/4"–2 9/16" (19–65 mm) | 1"–3 1/8" (25–80 mm) | 1 7/8"–4 5/8" (49–120 mm) | 2 13/16"–5 5/16" (55–135 mm) | 3 1/8"–7 7/8" (80–200 mm) | 3 1/8"–7 7/8" (80–200 mm) |
Drehmoment min. (Nm) | 61 | 260 | 447 | 1125 | 2115 | 4365 | 6575 |
Drehmoment max. (Nm) | 759 | 2614 | 4475 | 11699 | 22305 | 48327 | 64293 |
Genauigkeit | ±3 % | ±3 % | ±3 % | ±3 % | ±3 % | ±3 % | ±3 % |
Wiederholgenauigkeit | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
Tastgrad (Duty Cycle) | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
Gewicht (kg) | 0,45 | 1,59 | 3,05 | 5,23 | 7,26 | 11,79 | 13,24 |
Höhe (mm) | 82,6 | 101,6 | 142,2 | 177,8 | 198,1 | 241,3 | 261,1 |
Radius (mm) | 6,2–11,4 | 8,3–15,0 | 9,8–18,0 | 12,5–20,9 | 17,3–29,5 | 21,4–34,3 | 22,3–34,3 |
Abmessungen | L x B x H: 111,0 mm × 19,8 mm × 82,6 mm | L × B × H: 163,8 mm × 31,8 mm × 101,6 mm | L × B × H: 204,5 mm × 45,0 mm × 142,2 mm | L × B × H: 258,6 mm × 52,1 mm × 177,8 mm | L × B × H: 248,6 mm × 100,3 mm × 198,1 mm | L × B × H: 401,3 mm × 82,3 mm × 241,3 mm | L × B × H: 425,5 mm × 124,0 mm × 261,1 mm |
Modell | TXU-2 | TXU-4 | TXU-8 | TXU-16 | TXU-32 |
|---|---|---|---|---|---|
Vierkant | 3/4"–2 9/16" (19–65 mm) | 1"–3 1/8" (27–80 mm) | 1 7/8"–4 5/8" (49–120 mm) | 2 3/16"–5 5/16" (55–135 mm) | 3 1/8"–8" (80–205 mm) |
Drehmoment min. (Nm) | 274 | 564 | 1033 | 1917 | 4476 |
Drehmoment max. (Nm) | 3199 | 6584 | 12055 | 22361 | 52220 |
Zylindergewicht (kg) | 1.8 | 3.1 | 5.7 | 7.3 | 12.3 |
Linkgewicht (kg) | 1.1 | 2.4 | 5.5 | 9.5 | 13.0 |
Höhe (mm) | 86.3 | 125.2 | 157.0 | 192.5 | 241.3 |
Radius (mm) | 9.5 – 15.0 | 10.5 – 18.0 | 12.4 – 20.9 | 17.1 – 29.5 | 23.6 – 34.3 |
Abmessungen | L x B x H: 163.8 mm × 112.3 mm × 86.3 mm | L × B × H: 199.9 mm × 147.6 mm × 125.2 mm | L × B × H: 258.6 mm × 177.8 mm × 157.0 mm | L × B × H: 328.4 mm × 221.5 mm × 192.5 mm | L × B × H: 401.3 mm × 363.0 mm × 241.3 mm |
Bei der WSD GmbH stehen Qualität, Zuverlässigkeit und Service im Mittelpunkt unserer Arbeit. Wir unterstützen unsere Kunden mit modernster Technik, schneller Verfügbarkeit und persönlicher Betreuung – von der ersten Beratung bis zur langfristigen Betreuung Ihrer Systeme. Unser Ziel ist es, Ihre Projekte effizient, sicher und wirtschaftlich zum Erfolg zu führen.
Große Lagerbestände in Deutschland ermöglichen kurze Lieferzeiten und hohe Planungssicherheit.
Wir testen die Werkzeuge direkt bei Ihnen im Einsatz und passen sie optimal an Ihre Anforderungen an.
Regelmäßige Wartung und Kalibrierung für dauerhaft präzise und zuverlässige Ergebnisse.
Hochwertige Produkte mit langfristiger Sicherheit und geprüfter Qualität.
Schnelle und professionelle Reparaturen zur Minimierung von Ausfallzeiten.
Persönliche Fachberatung für die Auswahl der passenden Systeme und Lösungen.
Nicht nur Verkauf, sondern Partnerschaft: WSD Tools begleitet Sie über den gesamten Produktlebenszyklus.
Torcup Hydraulikschrauber zeichnen sich durch die exklusive "Three Moving Part" Technologie aus – alle internen Drehmomentkomponenten bestehen aus VASCOMAX, einem hochfesten Aerospace-Legierung, die bei keinem anderen Hersteller in dieser Form verwendet wird. Die SQ-Serie bietet mit ihrer patiertierten Mono-Body-Housing-Konstruktion aus einem Aluminiumblock reduzierte Torsion und Flexibilität. Zudem bietet Torcup eine ±3% Genauigkeit mit 100% Repeatability und lebenslange Garantie auf ausgewählte Serien. Die Kompatibilität mit Standard-700-bar-Systemen ermöglicht den Einsatz mit Enerpac- oder Hytorc-Pumpen.
Torcup bietet vier Hauptserien: Die SQ-Serie (Square Drive) mit Vierkantantrieb für 179-16.145 Nm (3/4" bis 1 1/2" Vierkant), die TX-Serie (Low Profile) für beengte Räume mit 45-47.380 lbf-ft, die TXU-Serie mit Uni-Swivel-Design für 360°x180° Rotation und kürzere Bauform, sowie die TU Ultra-Serie für extreme Drehmomente bis 80.000 Nm. Jede Einheit wird in einem ISO17025 Labor kalibriert und aus AQ-zertifizierten Legierungen gefertigt.
Torcup Hydraulikschrauber garantieren eine Genauigkeit von ±3% mit 100% Repeatability über den gesamten Drehmomentbereich. Die Genauigkeit wird als Prozentsatz des angezeigten Messwerts (% RD) angegeben, nicht des Skalenendwerts, was besonders bei niedrigen Drehmomenten präzisere Ergebnisse liefert. Für die Kalibrierung empfehlen wir ein jährliches Intervall oder alle 5.000 Zyklen, je nach Nutzungsintensität. Torcup bietet ein weltweites Netzwerk autorisierte Service-Center.
Ja, spezielle Torcup Modelle sind für explosionsgefährdete Bereiche zertifiziert. Die robuste Bauweise aus hochwertigen Legierungen widersteht rauen Offshore-Bedingungen, Salzwasser und extremen Temperaturen. Die TX-Serie wurde speziell für Offshore-Plattformen, Kraftwerke und Stahlbauten entwickelt, wo Platz zwischen Bauteilen minimal ist. Die Werkzeuge sind wartungsfreundlich und können vor Ort repariert werden, was kritisch für Remote-Standorte ist.
Hier erwarten Sie alle aktuellen News und Updates rund um das Thema TorcUp und Powerteam – Hydraulikwerkzeug und Schraubtechnik die begeistert.

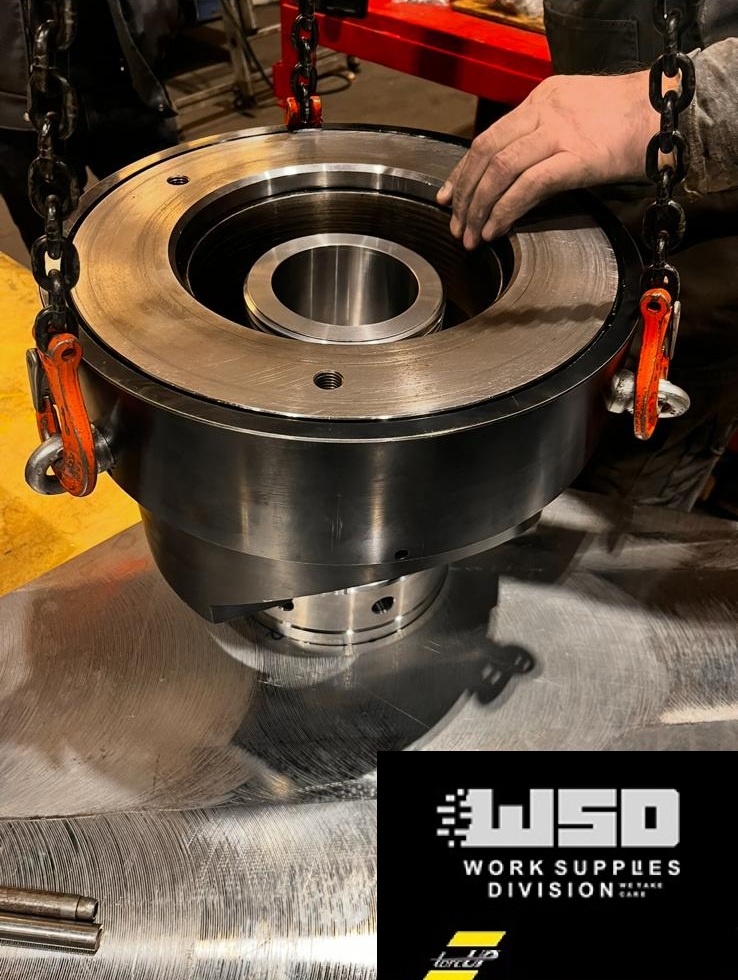

BlackIron Tensioner zur miete. Schnelle Hilfe im Einsatz. Wenn es darauf ankommt, liefern wir sofort. Für einen kurzfristigen Mieteinsatz haben wir unserem Kunden einen Vorspannzylinder für M140-Gewinde inklusive Schlauch, kalibriertem…
